Senden Sie uns den Produktcode/-namen, wir unterbreiten innerhalb einer Stunde ein Angebot. Gewölbte Membrandichtungen (Kordgewebe-verstärkte Druck- und Fluidkontrollelemente) In industriellen Fluidkontrollsystemen, Pumpen, Reglern und Ventilen sind gewölbte Membrandichtungen eine kritische techni...
In industriellen Fluidkontrollsystemen, Pumpen, Reglern und Ventilen sind gewölbte Membrandichtungen eine kritische technische Komponente zur präzisen Druckregulierung und Aufrechterhaltung der Abdichtung. Unsere Membranen, gefertigt mit der Produktionserfahrung und der starken F&E-Infrastruktur unseres etablierten Unternehmens, arbeiten dank der integrierten hochfesten Kordgewebeverstärkung sicher bis zu Betriebsdrücken von 5-6 bar, ohne zu reißen oder sich zu verformen.
Entsprechend unserer breiten Fertigungskapazität umfasst unser Portfolio Ventilmembranen, Kompressormembranen sowie Membrandichtungen für Druckminderer und Vergaser. Die optimale Rohstoffformulierung wird basierend auf dem Fluidtyp, dem Ihr System ausgesetzt ist, und der Betriebstemperatur ausgewählt:
Viton (FKM)-Membranen: Maximale Beständigkeit gegen aggressive Chemikalien, Industriereiniger und sehr hohe Temperaturen.
Silikon (VMQ)-Membranen: Hochtemperaturbeständig, geruchlos und vollständig konform mit Lebensmittelvorschriften.
Nitril (NBR)-Membranen: Hervorragender Schutz gegen Benzin, Mineralöle, Diesel und Gasderivate.
Neopren (CR)-Membranen: Hohe mechanische Festigkeit und Alterungsbeständigkeit.

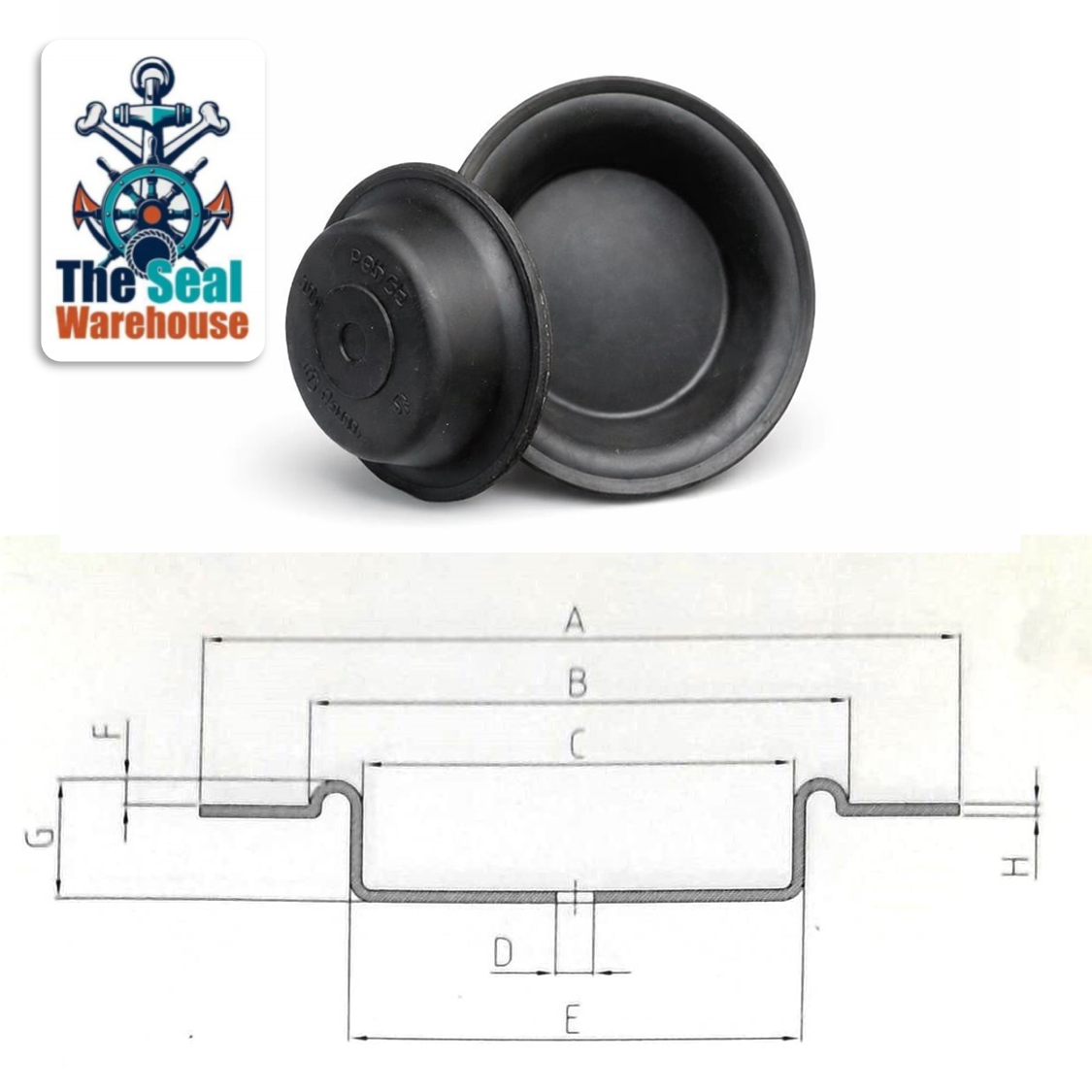

Alle millimetergenauen Querschnitts- und Formdetails unserer Produkte sind in der technischen Zeichnung auf dem Produktbild (Parameter A, B, C, D, E, F, G) angegeben. Die Modellliste unserer Standardformen wird Ihnen unten zur Information vorgelegt:
Produktcode | Maß A | Maß B | Maß C | Maß D | Maß E | Maß F | Maß G |
Membran - D2 - 156 | 140 mm | 106 mm | - | 80 mm | 108 mm | 17 mm | 3 mm |
Membran - D1 - 103 | 158 mm | 118 mm | 10 mm | 86 mm | 120 mm | 11 mm | 2.2 mm |
Membran - D1 - 100 | 183 mm | 155 mm | - | 97 mm | 150 mm | 24 mm | 2.2 mm |
Membran - D2 - 132 | 185 mm | 140 mm | - | 98 mm | 142 mm | 15 mm | 2 mm |
Membran - D5 - 233 | 196 mm | 154 mm | - | 103 mm | 154 mm | 34 mm | 4 mm |
Membran - D1 - 75 | 202 mm | 154 mm | 12 mm | 106 mm | 158 mm | 22 mm | 3 mm |
Membran - D1 - 89 | 205 mm | 131 mm | - | 79 mm | 136 mm | 36 mm | 5 mm |
Membran - D2 - 158 | 210 mm | 162 mm | - | 130 mm | 162 mm | 20 mm | 3 mm |
Membran - D2 - 175 | 210 mm | 175 mm | 11 mm | 110 mm | 175 mm | 40 mm | 2 mm |
Membran - D4 - 208 | 218 mm | 160 mm | - | 138 mm | 158 mm | 16 mm | 3 mm |
Membran - D4 - 197 | 215 mm | 150 mm | 22 mm | 121 mm | 162 mm | 25 mm | 7 mm |
Membran - D5 - 253 | 243 mm | 173 mm | 10 mm | 120 mm | 173 mm | 23 mm | 1 mm |
Membran - D4 - 198 | 267 mm | 197 mm | - | 156 mm | 200 mm | 21 mm | 3 mm |
Membran - D4 - 196 | 275 mm | 212 mm | - | 200 mm | 220 mm | 38 mm | 5 mm |
Membran - D4 - 188 | 285 mm | 238 mm | - | 160 mm | 233 mm | 26 mm | 6 mm |
Membran - D2 - 171 | 295 mm | 250 mm | 15 mm | 155 mm | 250 mm | 32 mm | 5 mm |
Membran - D4 - 190 | 345 mm | 277 mm | - | 240 mm | 280 mm | 20 mm | 4 mm |
Membran - D3 - 8 | 345 mm | 266 mm | - | 235 mm | 270 mm | 18 mm | 5 mm |
Membran - D3 - 26 | 360 mm | 308 mm | - | 230 mm | 310 mm | 24 mm | 3 mm |
Membran - D3 - 29 | 380 mm | 316 mm | 20 mm | 250 mm | 320 mm | 38 mm | 5 mm |
Membran - D3 - 12 | 410 mm | 314 mm | 194 mm | 260 mm | 320 mm | 35 mm | 9 mm |
